Description

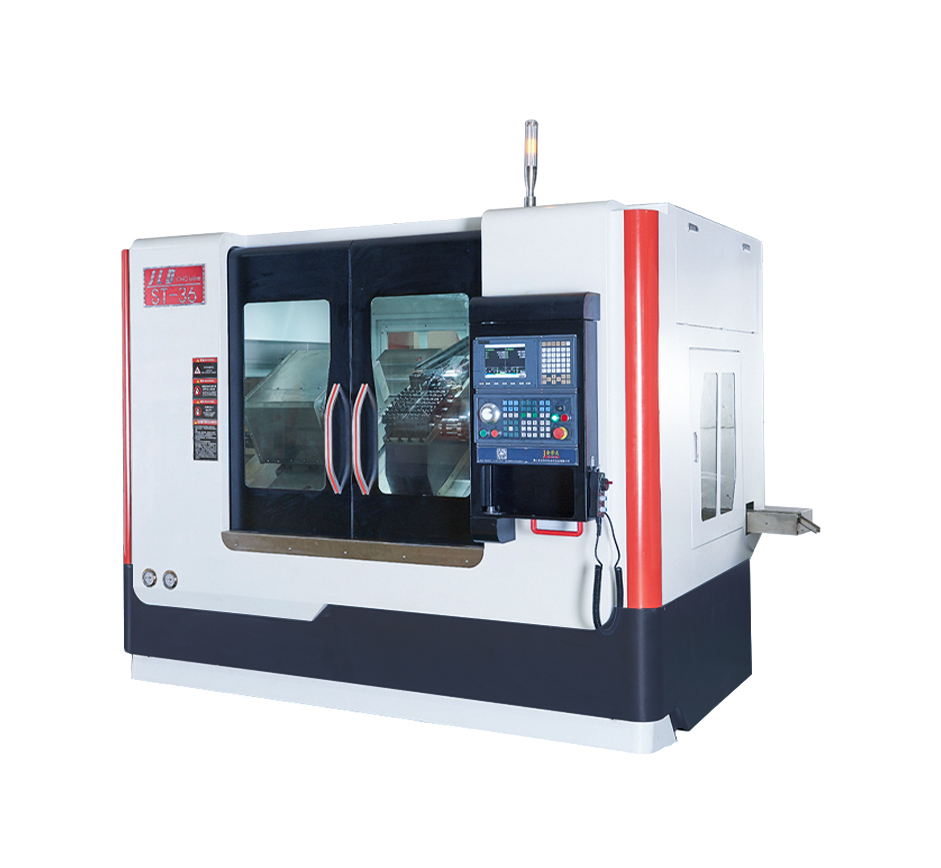

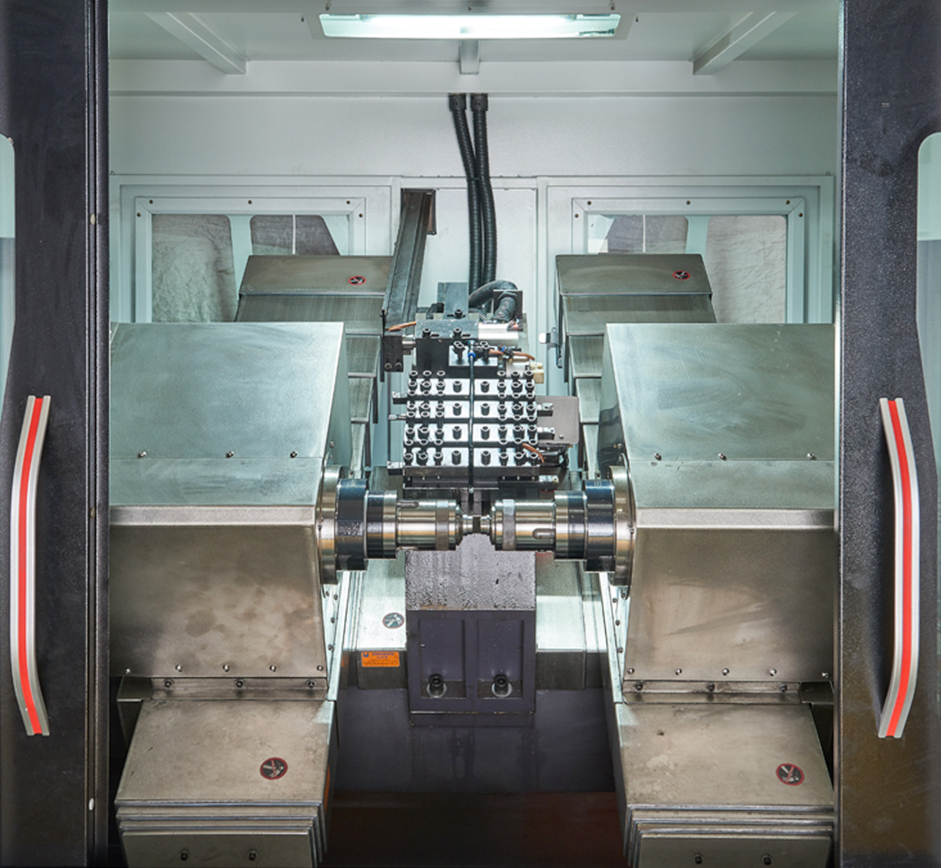

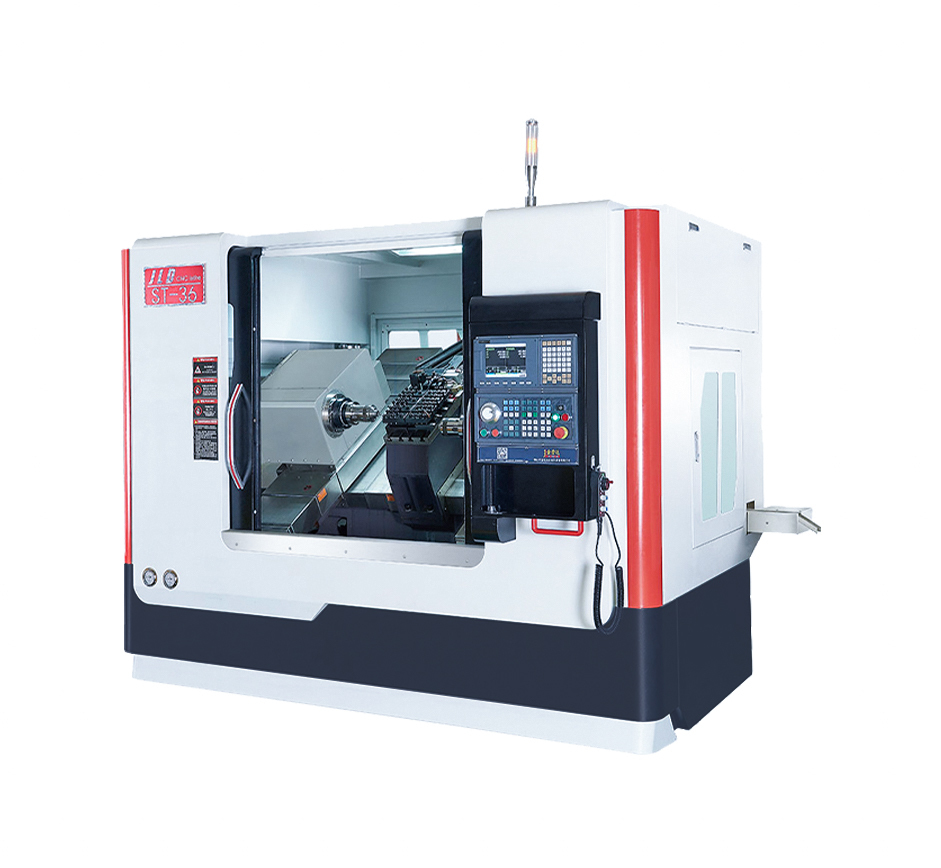

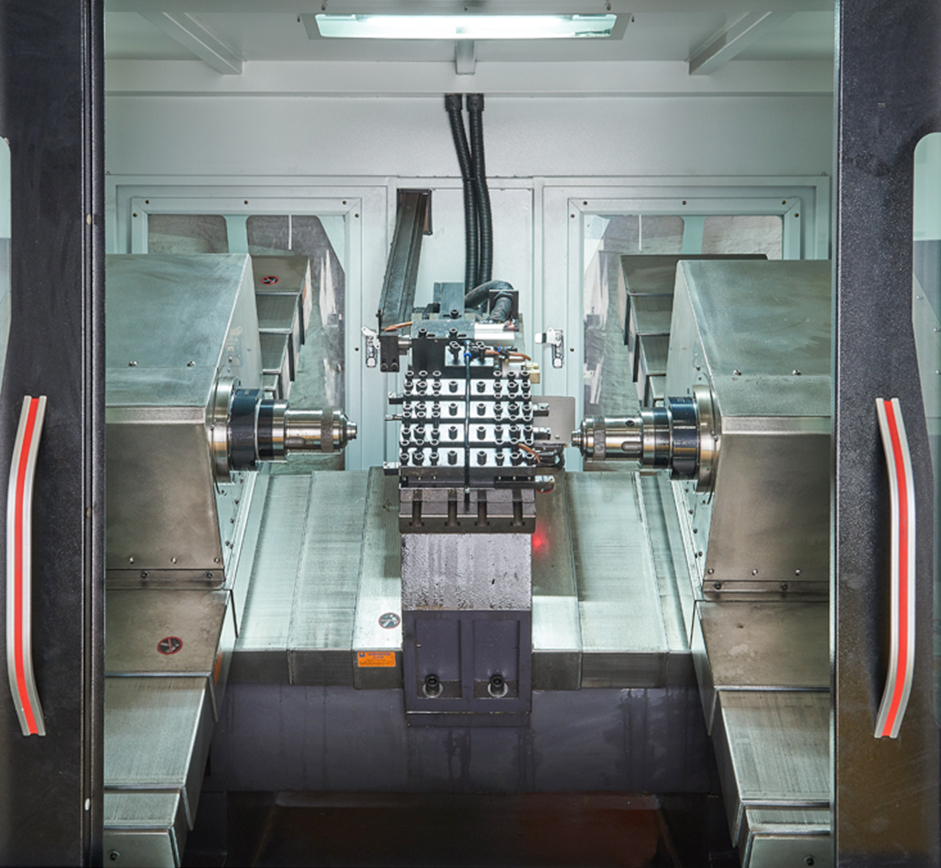

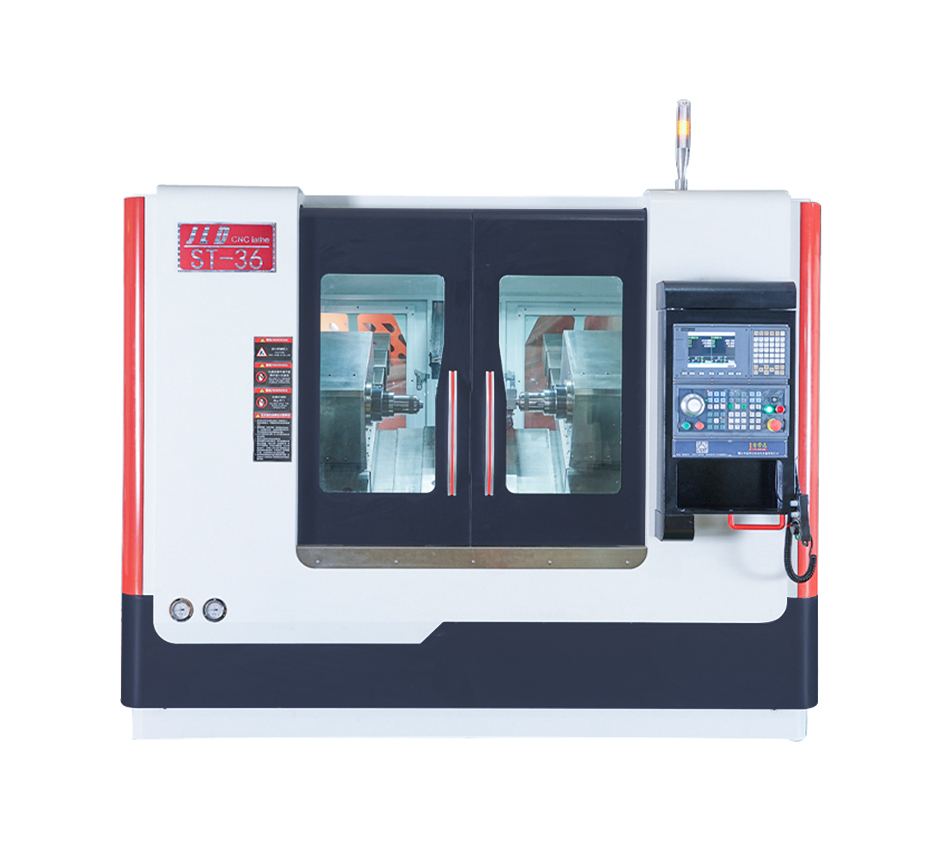

| LDS-25 36ST 双主轴数控车床参数 |
| 序号 |
项目 |
单位 |
25-ST |
36-ST |
| 1 |
炮筒主轴单元通孔 |
mm |
Φ36 |
Φ46 |
| 2 |
床身上最大回转直径 |
mm |
Φ150 |
| 3 |
主轴 |
主轴鼻端形式 |
|
A2-4 |
| 4 |
主轴最高转速 |
r/min |
5000 |
| 5 |
主轴设定转速 |
r/min |
1-3000 |
| 6 |
最大棒料通孔直径 |
mm |
Φ25 |
Φ35 |
| 7 |
装刀类型 |
mm |
排刀 |
| 8 |
排刀与主轴中心高 |
mm |
45 |
| 9 |
丝杠导轨防护方式 |
|
半防 |
| 10 |
动力头 |
|
视工艺情况 |
| 11 |
主轴中心到地面高度 |
mm |
最高点1420 最低点1160 |
| 12 |
床身斜度 |
度 |
35° |
| 13 |
X1有效行程 |
mm |
1100 |
| 14 |
X2有效行程 |
mm |
| 15 |
Z1有效行程 |
mm |
300 |
| 16 |
Z2有效行程 |
mm |
| 17 |
X/Z轴快移设定速度 |
mm |
30 |
| 18 |
X轴丝杆直径/螺距 |
mm |
3210 |
| 19 |
Z轴丝杆直径/螺距 |
mm |
3210 |
| 20 |
X轴线性导轨 |
mm |
30滚柱 |
| 21 |
Z轴线性导轨 |
mm |
35滚柱 |
| 22 |
机床尺寸（长*宽*高） |
mm |
2600*1950*2000 |
| 23 |
机床重量 |
KG |
4300 |
| 24 |
加工工件圆度 |
mm |
0.005 |
| 25 |
加工精度 |
mm |
0.008/200 |
| 26 |
加工工件圆柱度 |
mm |
0.005 |
| 27 |
X/Z轴重复定位精度 |
mm |
0.005 |
| 28 |
导轨精度等级 |
mm |
H |
| 29 |
丝杆精度等级 |
mm |
C3 |
| 30 |
夹筒锥面跳动 |
mm |
≤0.015 |
| 31 |
主轴径向跳动 |
|
0.0025 |
