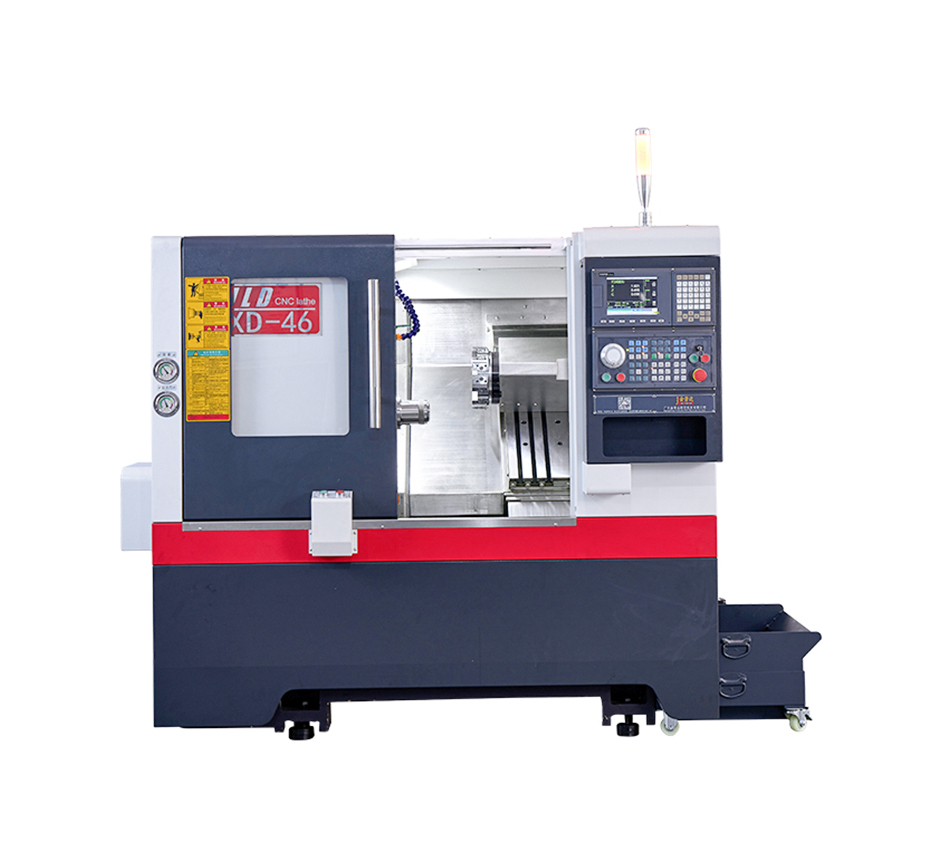

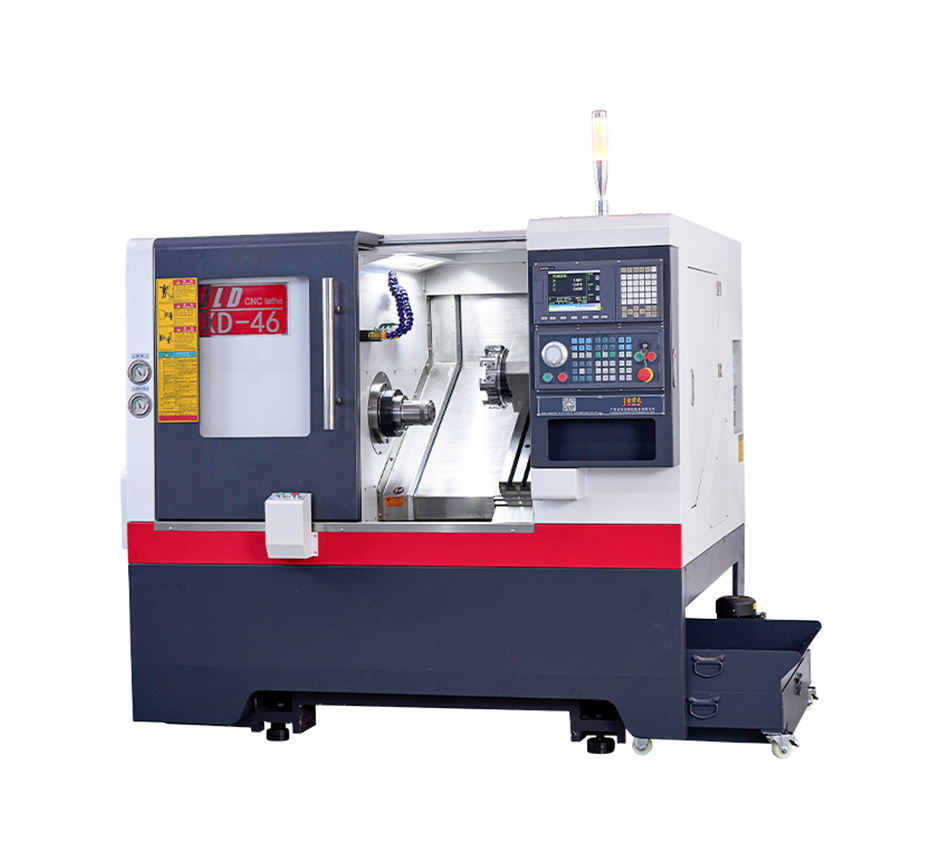

LDS-46XD-DT 排刀伺服刀塔数控车床参数
|
||||
|
序号
|
项目
|
单位
|
46XD
|
|
|
1
|
炮筒主轴单元通孔
|
mm
|
Φ46
|
|
|
2
|
床身上最大回转直径
|
mm
|
Φ300
|
|
|
3
|
主轴
|
主轴鼻端形式
|
A2-5
|
|
|
4
|
主轴最高转速
|
r/min
|
5000
|
|
|
5
|
主轴设定转速
|
r/min
|
1-4000
|
|
|
6
|
最大棒料通孔直径
|
mm
|
Φ45
|
|
|
7
|
装刀类型
|
mm
|
伺服刀塔
|
|
|
8
|
刀塔与主轴中心高
|
mm
|
80
|
|
|
9
|
丝杠导轨防护方式
|
全防
|
||
|
10
|
主轴中心到地面高度
|
mm
|
1150
|
|
|
11
|
床身斜度
|
度
|
35°
|
|
|
12
|

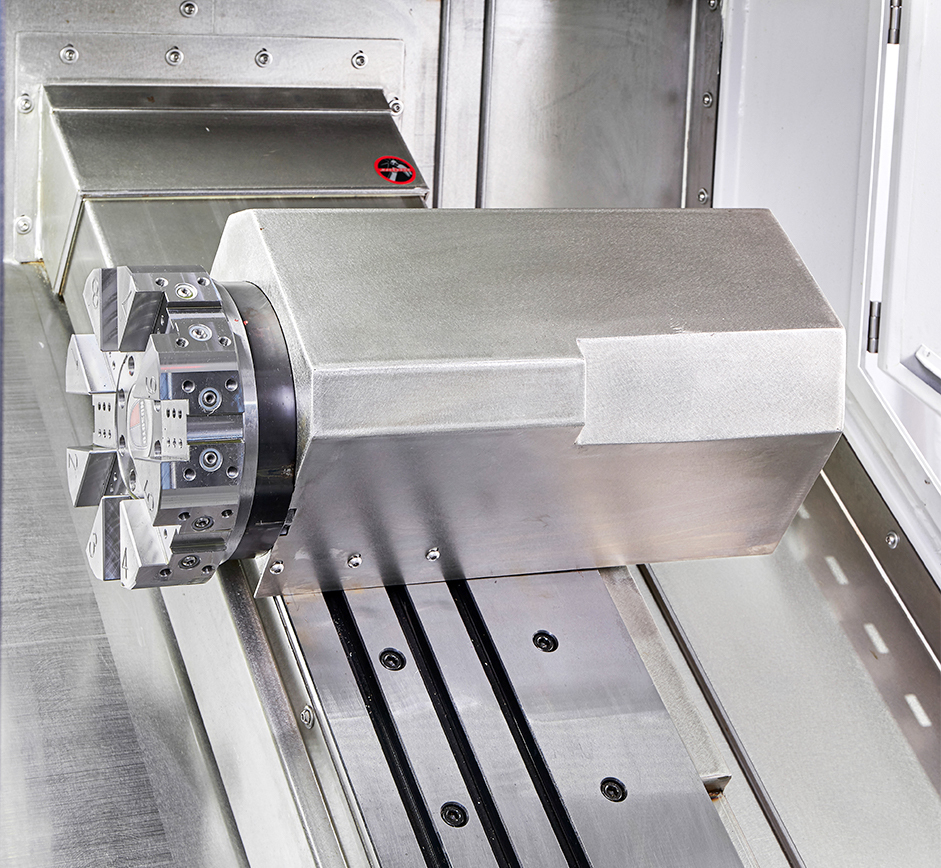

刀塔规格
|
伺服刀塔型号
|
刀位/把
|
63伺服8工位
|
|
13
|
刀塔方刀座、圆刀座规格
|
mm
|
□25*25、￠25
|
|
|
14
|
刀塔中心高
|
mm
|
63
|
|
|
15
|
刀塔Y行程
|
mm
|
无
|
|
|
16
|
X轴有效行程
|
mm
|
900
|
|
|
17
|
Z轴有效行程
|
mm
|
350
|
|
|
18
|
X/Z轴快移设定速度
|
mm
|
30
|
|
|
19
|
X轴丝杆直径/螺距
|
mm
|
3210
|
|
|
20
|
Z轴丝杆直径/螺距
|
mm
|
3210
|
|
|
21
|
X轴线性导轨
|
mm
|
30
|
|
|
22
|
Z轴线性导轨
|
mm
|
30
|
|
|
23
|
机床尺寸（长*宽*高）
|
mm
|
2050*1750*1750
|
|
|
24
|
机床重量
|
KG
|
2500
|
|
|
25
|
加工工件圆度
|
mm
|
0.003
|
|
|
26
|
加工精度
|
mm
|
0.005
|
|
|
27
|
加工工件圆柱度
|
mm
|
0.008/200
|
|
|
28
|
X/Z轴重复定位精度
|
mm
|
0.005
|
|
|
29
|
X/Z轴绝对定位精度
|
mm
|
0.005
|
|
|
30
|
主轴分度重复定位精度
|
mm
|
无
|
|
|
31
|
主轴分度绝对定位精度
|
mm
|
无
|
|
|
32
|
导轨精度等级
|
mm
|
H
|
|
|
33
|
C3
|
|||
|
34
|
≤0.015
|
|||
|
35
|
0.0025
|
|||
|
36
|
丝杆精度等级
|
mm
|
C3
|
|
|
37
|
夹筒锥面跳动
|
mm
|
≤0.015
|
|
|
38
|
主轴径向跳动
|
mm
|
0.0025
|
|
