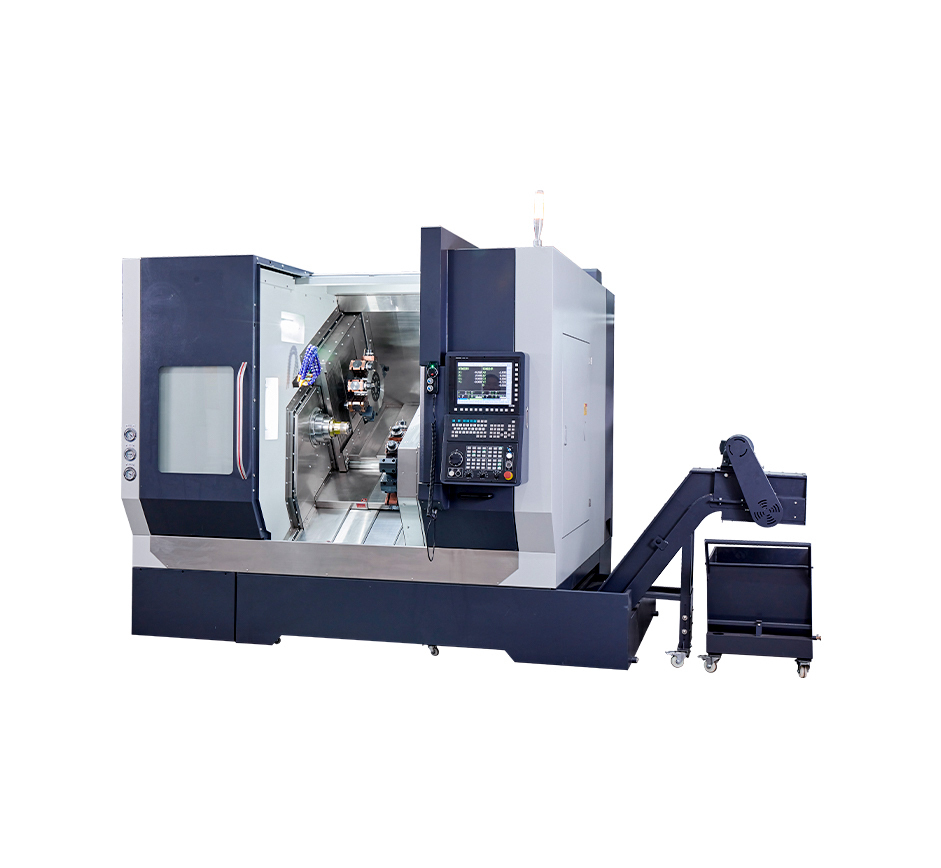

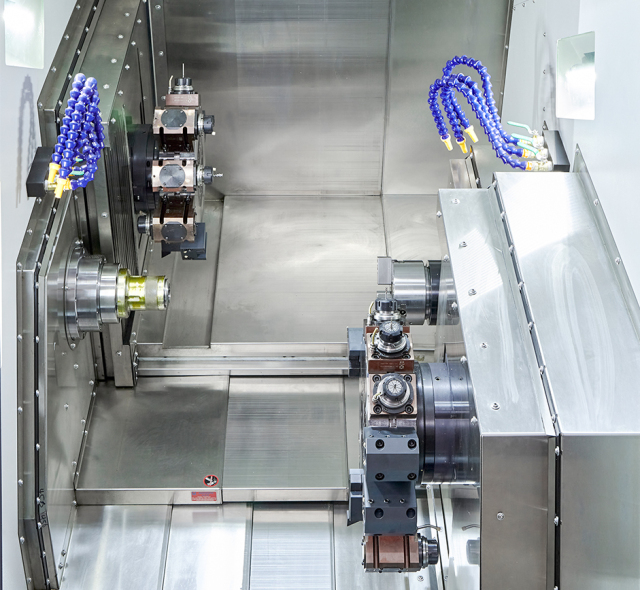

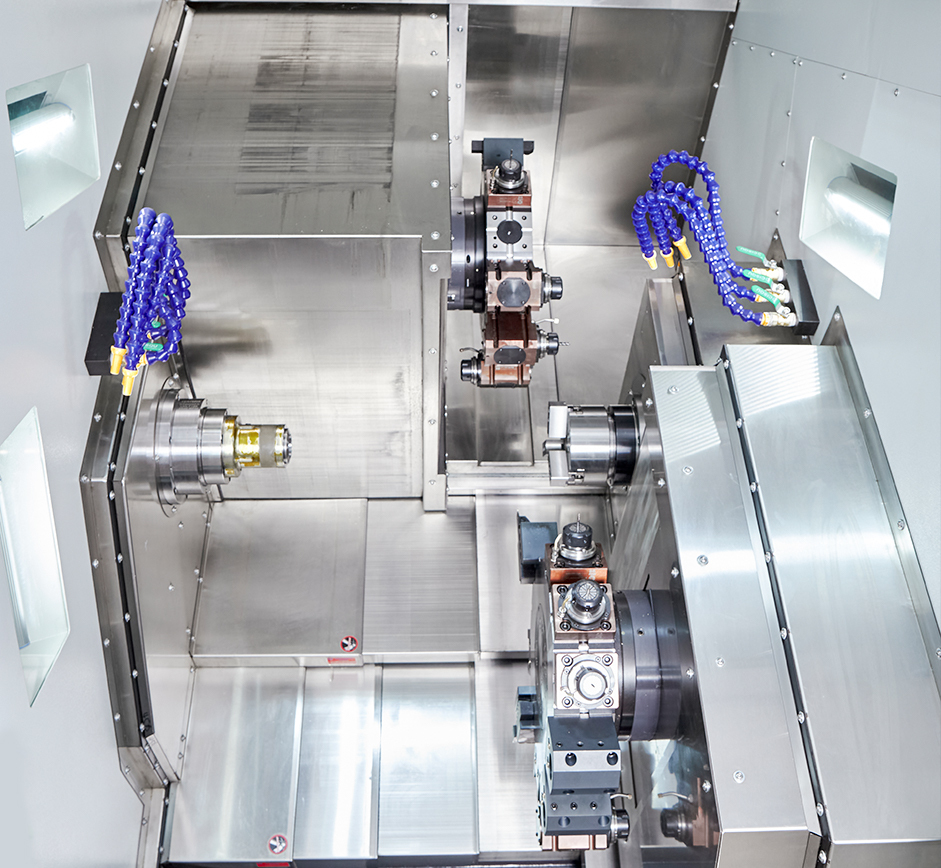

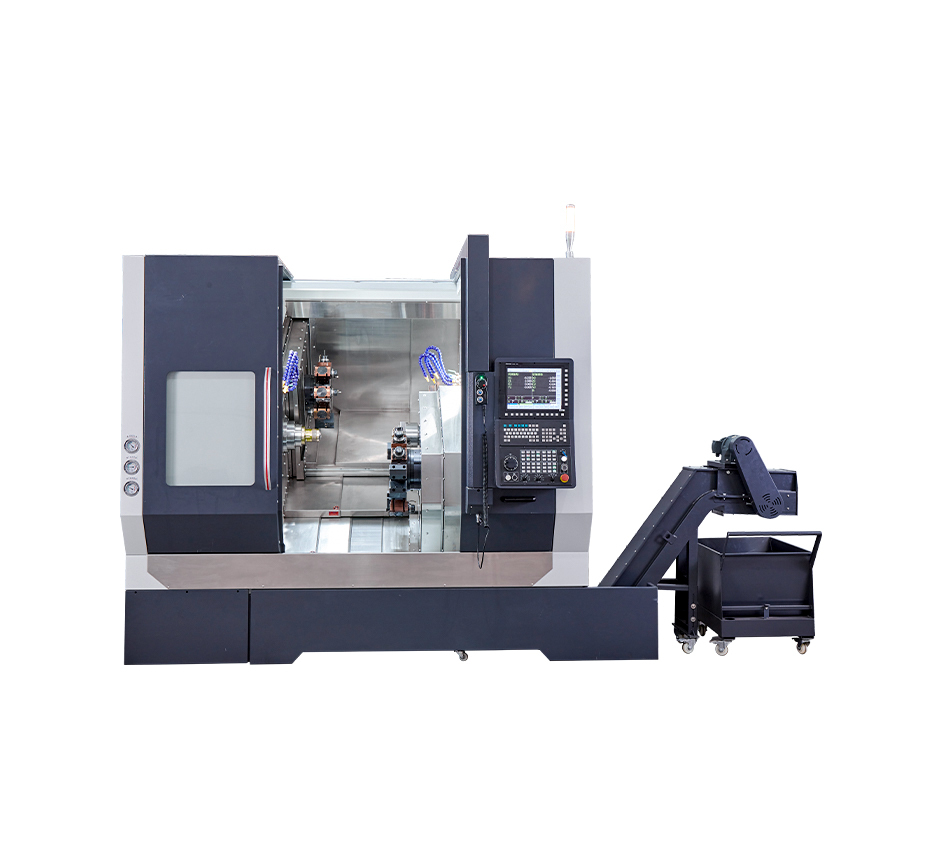

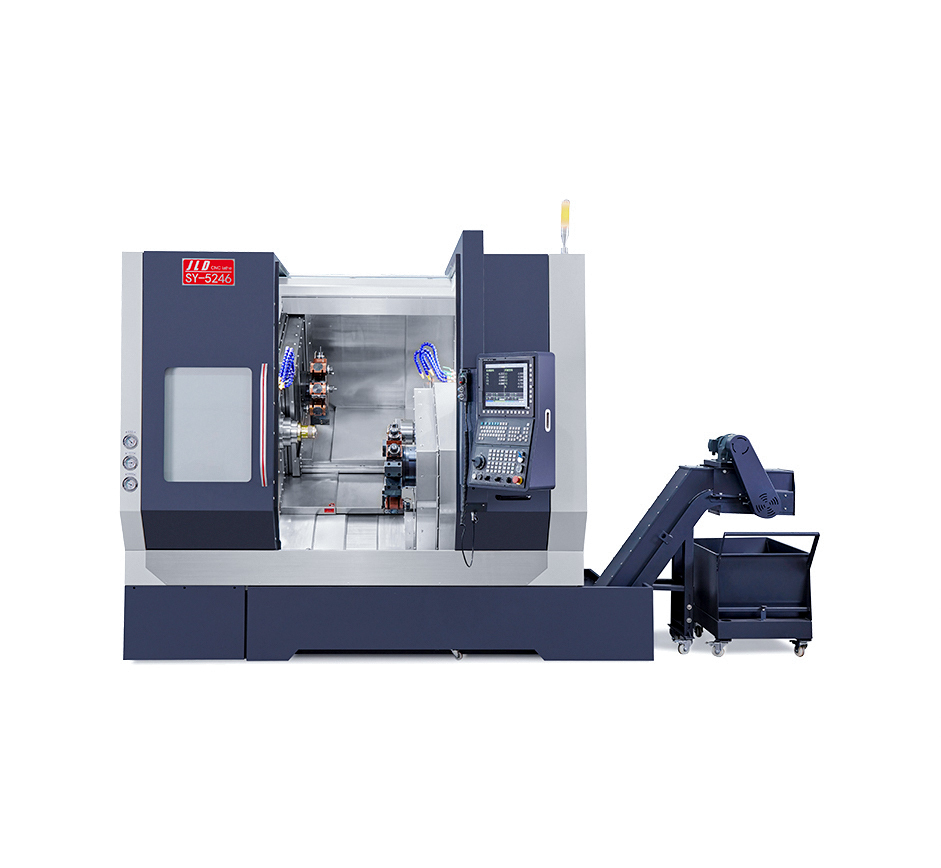

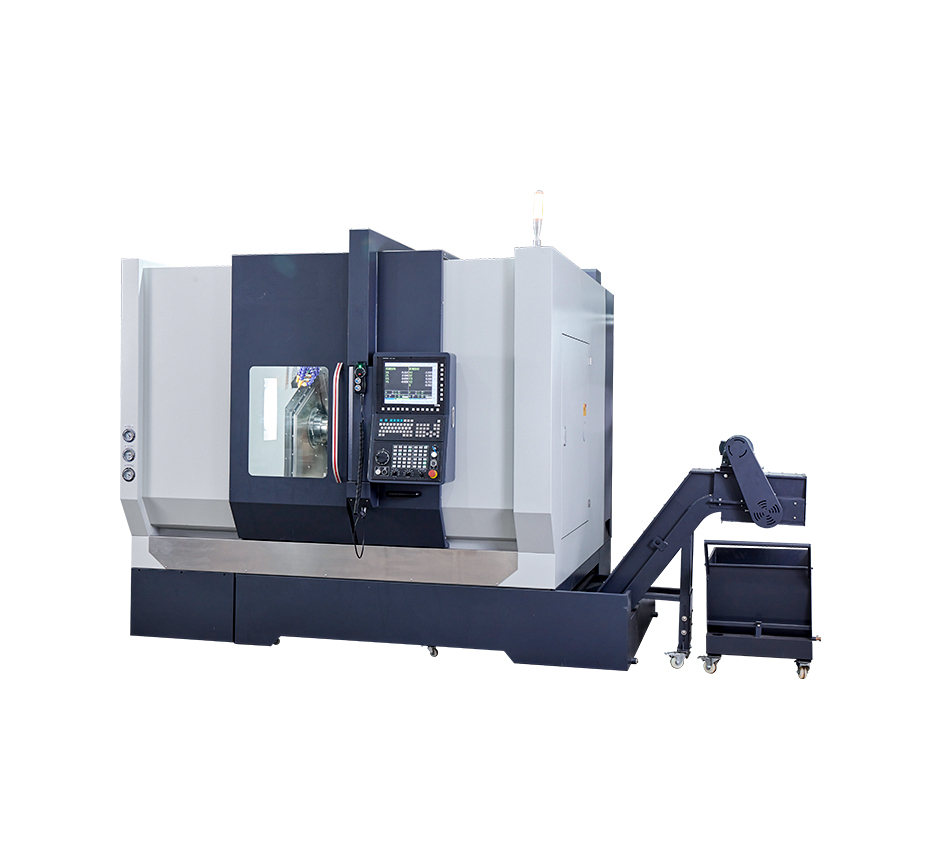

LDS-52 46SY双主轴双动力刀塔数控车床参数
|
|||
|
正轴SP1
|
副轴SP2
|
||
|
加工范围
|
床身最大回转直径mm
|
Φ300
|
Φ300
|
|
滑板最大回转直径mm
|
Φ200
|
Φ200
|
|
|
最大加工直径（盘类）mm
|
Φ200
|
Φ200
|
|
|
最大加工工件长度mm
|
520
|
||
|
最大棒料通孔直径mm
|
Φ51
|
Φ45
|
|
|
行程及最快进给 |
X轴有效行程（半径）mm
|
260
|
260
|
|
Z轴有效行程mm
|
550
|
550
|
|
|
X/Z轴快速移动率
|
24m/min
|
24m/min
|
|
|
主轴
|
主轴鼻端形式
|
A2-6
|
A2-5
|
|
主轴最高转速rpm
|
4000
|
5000
|
|
|
炮筒主轴单元通孔
|
Φ66
|
Φ56
|
|
|
卡盘规格
|
6寸
|
6寸
|
|
|
回转油缸规格
|
852
|
646
|
|
|
主轴中心到地面距离mm
|
1200
|
||
|
主轴中心到前门距离mm
|
约750mm
|
约750mm
|
|
|
加工精度
|
X/Z轴重复定位精度mm
|
±0.003mm
|
±0.003mm
|
|
X/Z轴定位精度mm
|
±0.005mm
|
±0.005mm
|
|
|
刀塔规格
|
动力刀塔型号
|
BMT55 TCSDY80HP-12T-380
|
|
|
动力刀塔（刀位）/把
|
12（HD2）
|
12（HD1）
|
|
|
刀塔方刀座、圆刀座规格mm
|
□25*25、￠40
|
□25*25、￠40
|
|
|
刀塔中心高mm
|
165
|
165
|
|
|
刀塔Y轴行程mm
|
±50
|
±50
|
|
|
电器控制
|
控制系统（选配）
|
中国台湾22TB
|
|
|
主轴伺服电机KW（选配）
|
23盘式电机
|
17盘式电机
|
|
|
X轴伺服电机KW（选配）
|
2.4（Am11）
|
2.4（Am11）
|
|
|
Z轴伺服电机KW（选配）
|
2.4（Am11）
|
2.4（Am11）
|
|
|
Y轴伺服电机KW（选配）
|
2.4（Am11）
|
2.4（Am11）
|
|
|
刀塔动力电机KW（选配）
|
3.1（Am15）
|
3.1（Am15）
|
|
|
刀塔分度电机KW（选配）
|
0.75（Am3）
|
0.75（Am3）
|
|
|
机台结构形式及配件规格
|
床身结构形式
|
35°整体斜床
|
|
|
X轴线轨规格mm
|
35滚柱
|
||
|
Z轴线轨规格mm
|
45滚柱
|
||
|
X轴丝杆直径/螺距mm
|
Φ3210
|
||
|
Z轴丝杆直径/螺距mm
|
Φ4010
|
||
|
外形尺寸
|
长 X 宽 X 高mm
|
2700x2850x2380
|
|
|
光机重量KG
|
6000
|
||
